Автоматический долив

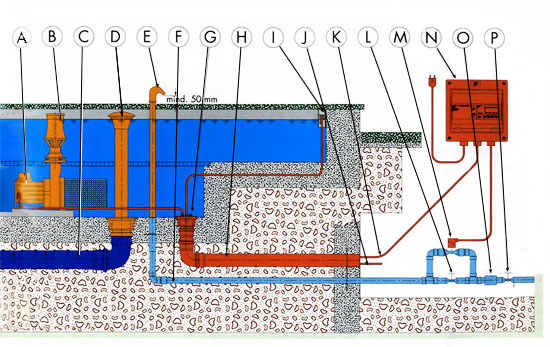

На изображении представлена схема устройства системы автоматического долива для фонтанов с применением погружных насосов и уровне зависимых фонтанных насадок.

A - Фонтанный насос погружного типа;

B - Уровне зависимая фонтанная насадка;

C - Труба донного слива;

D - Донный слив/перелив;

E - Форсунка системы долива;

F - Труба системы долива;

G - Герметичный кабельный ввод;

H - Труба прокладки кабелей;

I  - Датчик уровня;

J  - Электрический кабель питания насоса;

K - Кабель датчика уровня;

L - Регулирующий вентиль ручного наполнения;

M - Электромагнитный клапан;

N - Шкаф управления системой автоматического долива;

O - Труба водопроводной сети;

P - Регулирующий вентиль подачи воды в систему.
